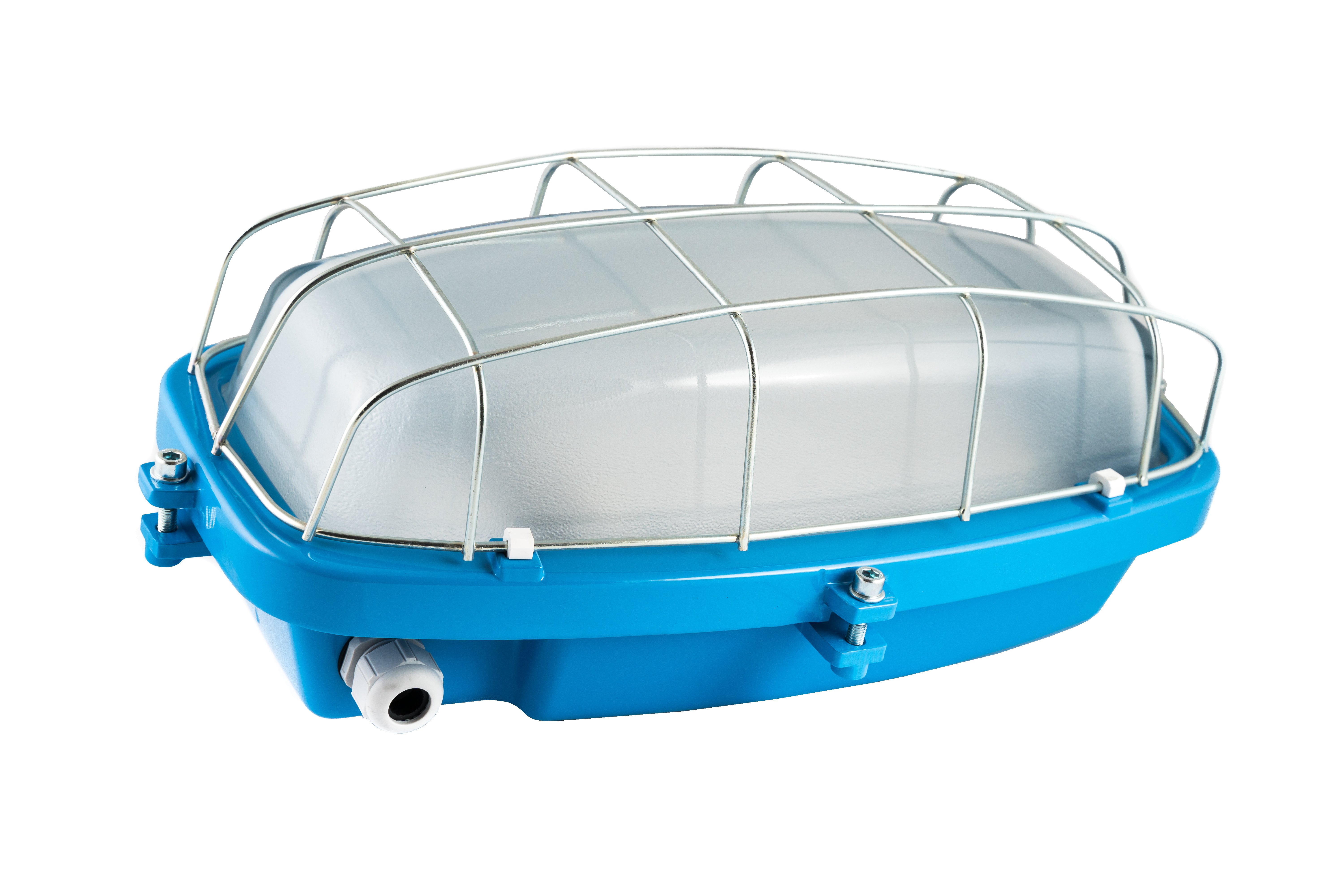

TUB LED
Svítidlo pro osvětlení průmyslových prostorů vnitřních i venkovních.
Technický popis:
Po bocích tělesa jsou dvě kabelové vývodky. Uvnitř svítidla je zabudovaný LED modul. Při použití svítidla jako koncové se volná kabelová vývodka zaslepí zátkou.
Vyrobeno v EU
Vyrobeno v EU
CE
Třída ochrany
Třída ochrany
I
Provedení
LED
LED
Provedení
Svítidla jsou vybavena samoresetující tepelnou pojistkou a přepěťovou ochranou až do 3 kV. Nouzové provedení svítidla typ 591 34 01EM se vyrábí v provedení pro trvalé (M) i netrvalé (NM) nouzové osvětlení, s autonomností 3 hodiny. Svítidlo s typ. číslem 591 34 24 je napájeno zdrojem 9-60V DC.
Napětí
198 – 264V AC, 176 – 276V DC, 9 - 60V DC (591 34 24), 230V AC (verze "EM")
Teplota okolí
-30°C ÷ +40°C, +5°C ÷ +40°C (verze "EM"), -25°C ÷ +45°C (591 34 24)
Stupeň krytí
IP66
Instalace
Na strop, na stěnu nebo na jiný pevný podklad (konstrukci) zajišťující pevné spojení.
Karton
415 x 235 x 210 mm / 1 ks
Nouzová verze
ano
Technický popis
Těleso svítidla
odlitky ze slitiny AlSi
Difuzor (optický kryt)
tvrzené sklo
Povrchová úprava
prášková barva
Připojení
průchozí (standardně), koncové
Max. průřez vodiče
2,5mm2
Vývodky (materiál)
plastové (standard), kovové, nerezové, quick konektory
Vývodky (ø)
ø20
Životnost
Životnost
50.000 hodin, L80B20
Na objednávku
Na objednávku
Ochranné pískované sklo 132.2551, ochranný koš 1-99.8535/1, nástěnný / stropní držák 338.2779
Použití
| Typ | Příkon [W] /
Světelný tok [lm] |
Měrný světelný výkon
[lm/W] |
Úhel vyzařování
[°] |
Teplota chromatičnosti
[K] |
Index podání
barev |
Hmotnost
[kg] |
|---|---|---|---|---|---|---|
| 591 34 01 | 27 / 3 426 | 126 | 120 | 4000 (standard), 5000, 5700, 6500 | >80 | 6 |
| 591 34 02 | 19 / 2 466 | 129 | 120 | 4000 (standard), 5000, 5700, 6500 | >80 | 6 |
| 591 34 24 (V DC) | 12 / 1 446 | 120 | 120 | 4000 (standard), 5000, 5700, 6500 | >80 | 6 |
| Typ | Příkon [W] /
Světelný tok [lm] |
Světelný zdroj | Verze | Autonomnost
[h] |
Hmotnost
[kg] |
|
|---|---|---|---|---|---|---|
| 591 34 01 EM | 10 / 300 | 3 x LED | M / NM | 3 | 4,9 | |
| 591 34 02 EM | 17 / 937 | 10 x LED | M / NM | 3 | 4,9 | |
| 591 34 11 EM | 8 / 470 | 12 x LED | M | 3 | 4,9 | |
| 591 34 12 EM | 8 / 470 | 12 x LED | NM | 3 | 4,9 | |
Maximální zatížení jističů a počet svítidel zapojených za sebou
| Jistič | B16 |
|---|---|
| Počet svítidel | 50 |
| Průřez vodiče | 2,5 |
*Skutečné hodnoty se mohou lišit v důsledku použitých typů jističů a prostředí instalace.
| Rozběhový proud lmax | Čas |
|---|---|
| 5A | 50us |
