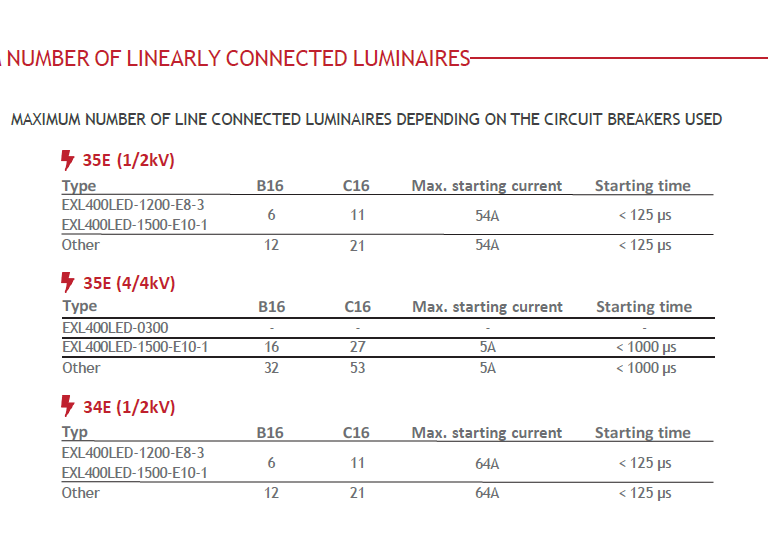

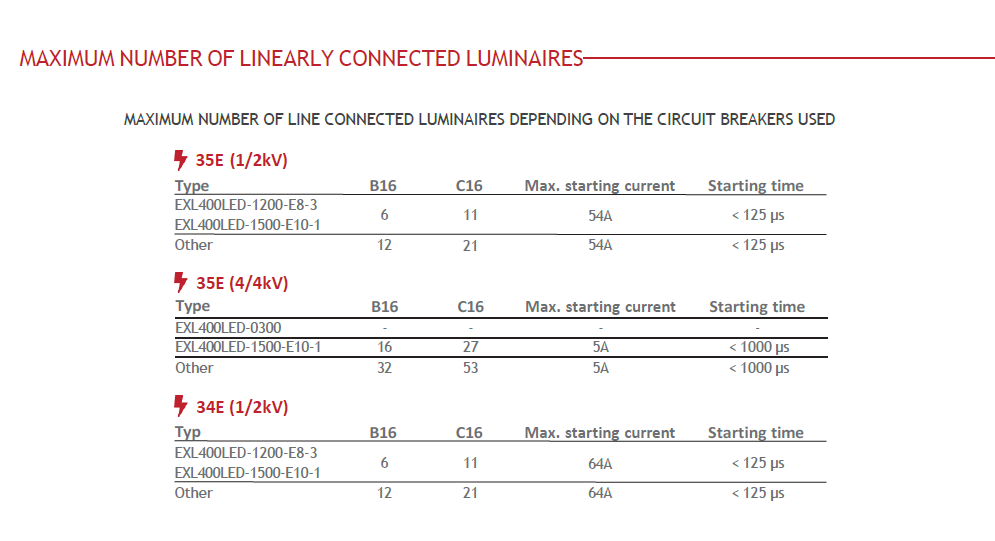

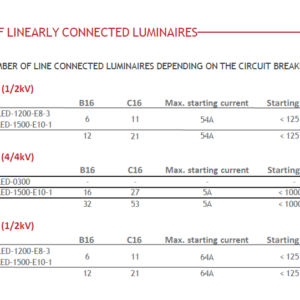

ES EXL400LED - počet svítidel zapojených_02_2026

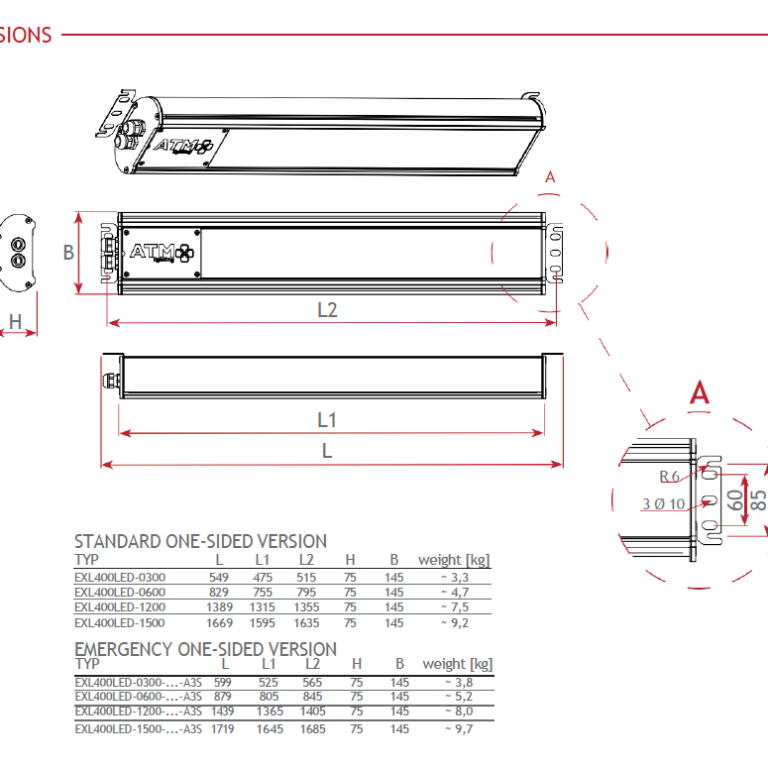

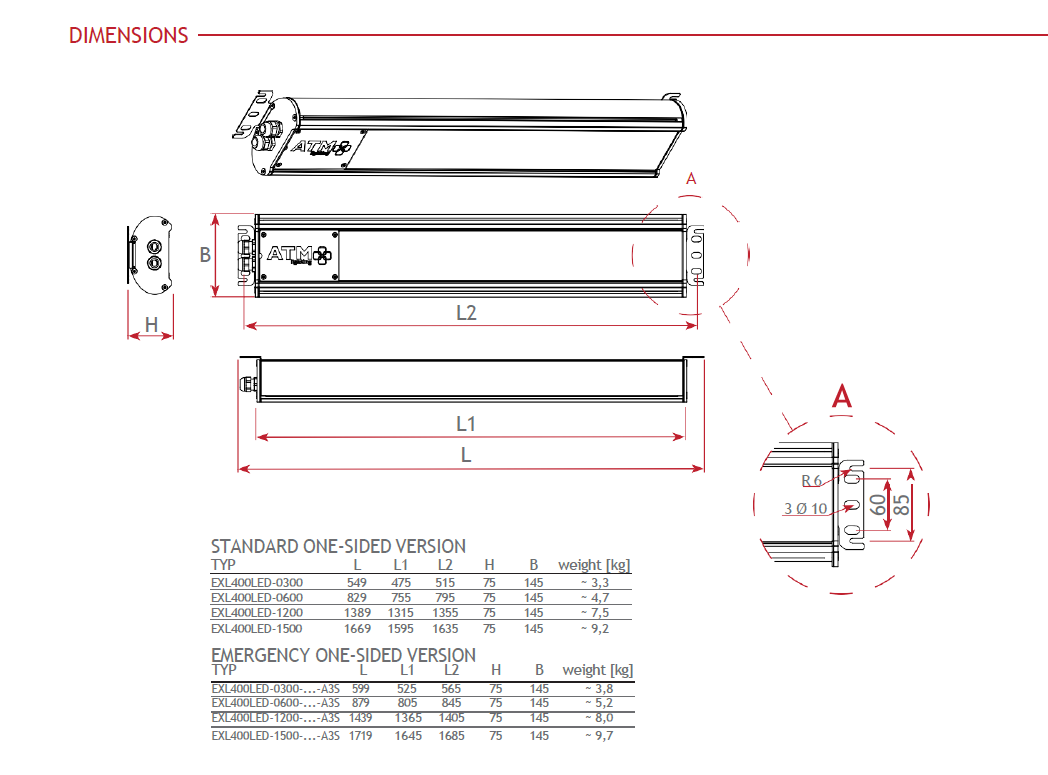

ES EXL400LED - rozměrový náčrtek 02_2026

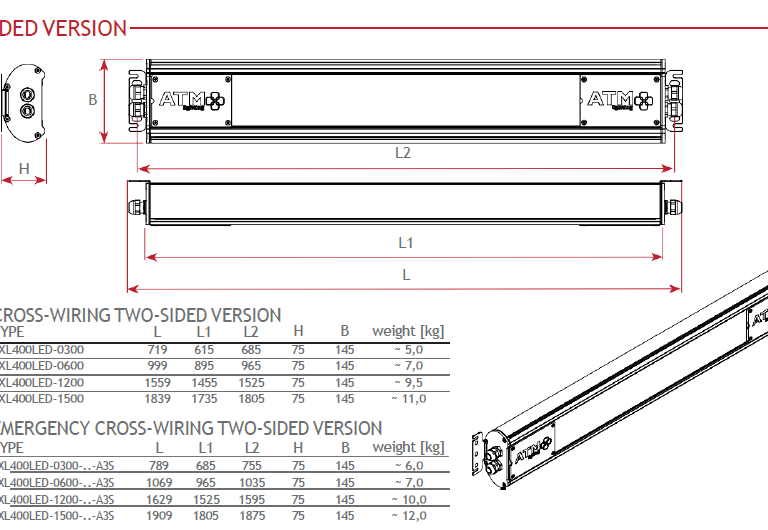

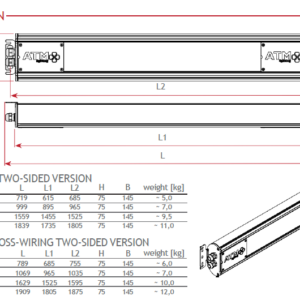

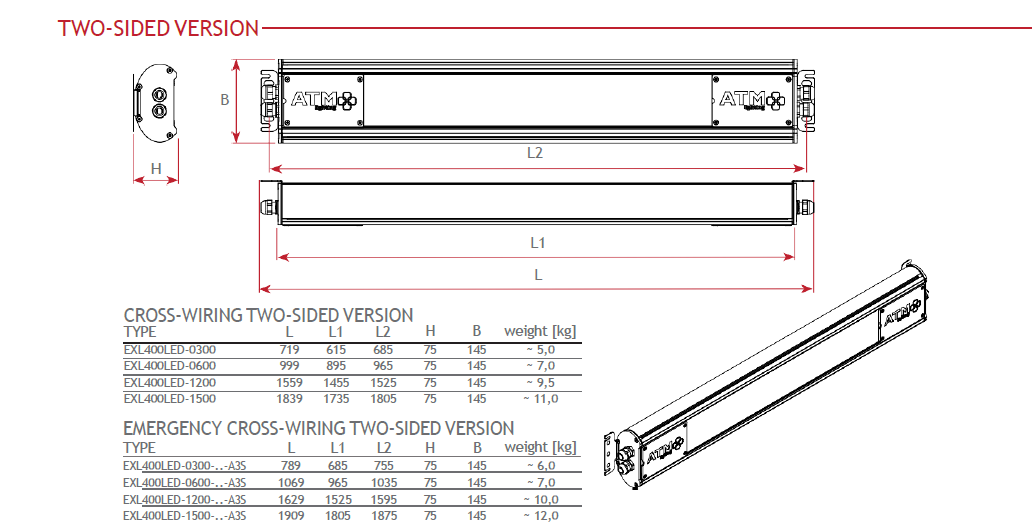

ES EXL400LED - vývodky po obou stranách_02_2026

Domů » Produkty » Nevýbušná svítidla » ES EXL400LED

Použití: Nevýbušné svítidlo pro osvětlení prostorů s nebezpečím výbuchu plynů, par hořlavých kapalin, prachů a vláken.

Svítidla s okolní teplotou +45°C (Ta=45°C):

II 3G Ex ec IIC T6 Gc

II 2D Ex tb IIIC T75°C Db

Svítidla s okolní teplotou +60°C (Ta=60°C)

II 3G Ex ec IIC T5 Gc

II 3D Ex tc IIIC T100°C Dc

Svítidla s okolní teplotou +45°C (Ta=45°C)

II 3G Ex ec IIC T6 Gc

II 2D Ex tb IIIC T75°C Db

Svítidla s okolní teplotou +50°C (Ta=60°C)

II 3G Ex ec IIC T5 Gc

II 2D Ex tb IIIC T100°C Dc

Zatřídění

Zóna 2/22

II 3G Ex ec IIC T6/T5 Gc
II 3G Ex ec IIC T6/T5 Gc
II 3D Ex tc IIIC T75°C/T100°C Dc

Zóna 21

II 2D Ex tb IIIC T75°C/T100°C Db

Třída ochrany

Provedení

LED

Provedení

Přepěťová ochrana: 35E: 1kV (LN), 2kV (L-PE) 4kV - volitelné (není dostupné pro 0300) | 34E: 1kV (LN), 2kV (L-PE)

Napětí

24V 0Hz (11E), 220-240V 50-60Hz (34E), 220-240V 50-60Hz, 220-240V 0Hz (35E)

Teplota okolí

-40°C ÷ +60°C

Ovládání

DALI-2 (DA)

Stupeň krytí

IP66, IP67

Mechanická odolnost

IK09 (GL), IK10 (PC)

Instalace

pomocí držáků (viz katalogový list)

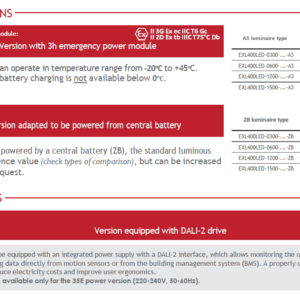

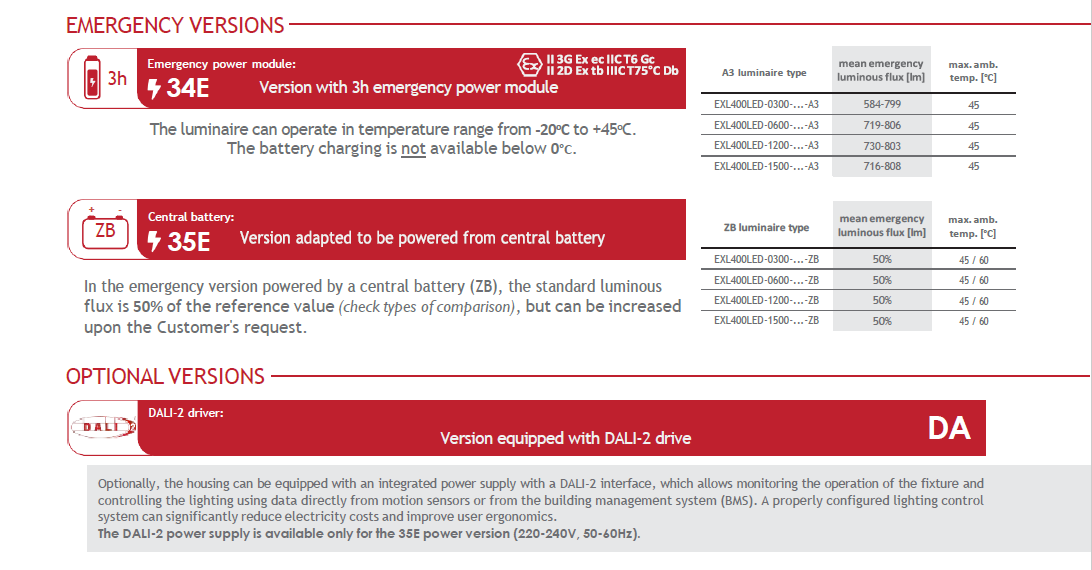

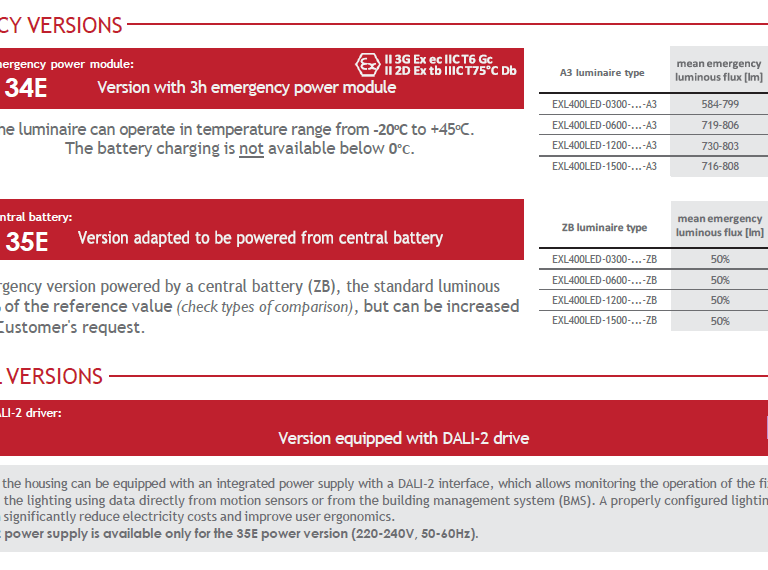

Nouzová verze

ano

Technický popis

Těleso svítidla

elexovaný hliník

Difuzor (optický kryt)

tvrzené sklo, polymethylmethakrylát (PMMA), polykarbonát (PC)

Připojení

koncové

Max. průřez vodiče

2,5mm2

Vývodky (materiál)

plastové (standard), kovové

Vývodky (ø)

ø20, ø25

Životnost

> 70.000H, L₈₀B₁₀

Funkce driveru

možnost DALI

Na objednávku

difuzor z tvrzeného skla, difuzor z PMMA, různé druhy držáků, verze přizpůsobená pro práci s centrální baterií (ZB), verze vybavená 3hodinovým nouzovým napájecím modulem (A3)

Použití

Soubory ke stažení

Typy s optikou NB

Typ	Příkon [W]	Výkon [lm/W]	Světelný tok [lm]	Okolní teploty/Teplotní třída
ES EXL400LED-0300-E1-2	11	133	1462	+45°C/T6 nebo +60°C/T5
ES EXL400LED-0300-E2-1	16,9	148	2500	+45°C/T6 nebo +60°C/T5
ES EXL400LED-0600-E2-2	22,1	133	2942	+45°C/T6 nebo +60°C/T5
ES EXL400LED-0600-E2-3	25,3	134	3379	+45°C/T6 nebo +60°C/T5
ES EXL400LED-0600-E4-1	32	158	5055	+45°C/T6 nebo +60°C/T5
ES EXL400LED-0600-E4-2	40,9	144	5904	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1200-E4-2	40,9	137	5609	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1200-E4-3	47,3	144	6803	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1200-E8-1	62,4	161	10034	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1200-E8-2	79,7	147	11732	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1200-E8-3	91,3	148	13487	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1500-E5-2	50,7	150	7592	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1500-E5-3	59	147	8695	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1500-E10-1	78,6	148	11601	+45°C/T6 nebo +60°C/T5

Typy s optikou WB

Typ	Příkon [W]	Výkon [lm/W]	Světelný tok [lm]	Okolní teploty/Teplotní třída
ES EXL400LED-0300-E1-2	11	128	1413	+45°C/T6 nebo +60°C/T5
ES EXL400LED-0300-E2-1	16,9	143	2416	+45°C/T6 nebo +60°C/T5
ES EXL400LED-0600-E2-2	22,1	129	2844	+45°C/T6 nebo +60°C/T5
ES EXL400LED-0600-E2-3	25,3	129	3266	+45°C/T6 nebo +60°C/T5
ES EXL400LED-0600-E4-1	32	155	4973	+45°C/T6 nebo +60°C/T5
ES EXL400LED-0600-E4-2	40,9	142	5808	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1200-E4-2	40,9	135	5518	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1200-E4-3	47,3	141	6692	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1200-E8-1	62,4	158	9872	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1200-E8-2	79,7	145	11542	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1200-E8-3	91,3	145	13269	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1500-E5-2	50,7	145	7352	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1500-E5-3	59	143	8420	+45°C/T6 nebo +60°C/T5
ES EXL400LED-1500-E10-1	78,6	143	11234	+45°C/T6 nebo +60°C/T5

Typy s optikou NB – 24V DC

Typ	Příkon [W]	Výkon [lm/W]	Světelný tok [lm]	Okolní teploty/Teplotní třída
ES EXL400LED-0300-I1	13,2	125	1646	+45°C/T6 nebo +50°C/T5
ES EXL400LED-0300-I2	28,4	116	3293	+45°C/T6 nebo +50°C/T5
ES EXL400LED-0600-I2	28,4	117	3315	+45°C/T6 nebo +50°C/T5
ES EXL400LED-0600-I4	52,8	123	6513	+45°C/T6 nebo +50°C/T5
ES EXL400LED-1200-I4	52,8	117	6191	+45°C/T6 nebo +50°C/T5
ES EXL400LED-1200-I8	105,6	117	12380	+45°C/T6 nebo +50°C/T5
ES EXL400LED-1500-I5	66,0	119	7862	+45°C/T6 nebo +50°C/T5
ES EXL400LED-1500-I10	132,0	119	15722	+45°C/T6 nebo +50°C/T5

Typy s optikou WB – 24V DC

Typ	Příkon [W]	Výkon [lm/W]	Světelný tok [lm]	Okolní teploty/Teplotní třída
ES EXL400LED-0300-I1	13,2	121	1591	+45°C/T6 nebo +50°C/T5
ES EXL400LED-0300-I2	28,4	112	3182	+45°C/T6 nebo +50°C/T5
ES EXL400LED-0600-I2	28,4	113	3204	+45°C/T6 nebo +50°C/T5
ES EXL400LED-0600-I4	52,8	121	6408	+45°C/T6 nebo +50°C/T5
ES EXL400LED-1200-I4	52,8	115	6090	+45°C/T6 nebo +50°C/T5
ES EXL400LED-1200-I8	105,6	115	12180	+45°C/T6 nebo +50°C/T5
ES EXL400LED-1500-I5	66,0	115	7613	+45°C/T6 nebo +50°C/T5
ES EXL400LED-1500-I10	132,0	115	15225	+45°C/T6 nebo +50°C/T5
