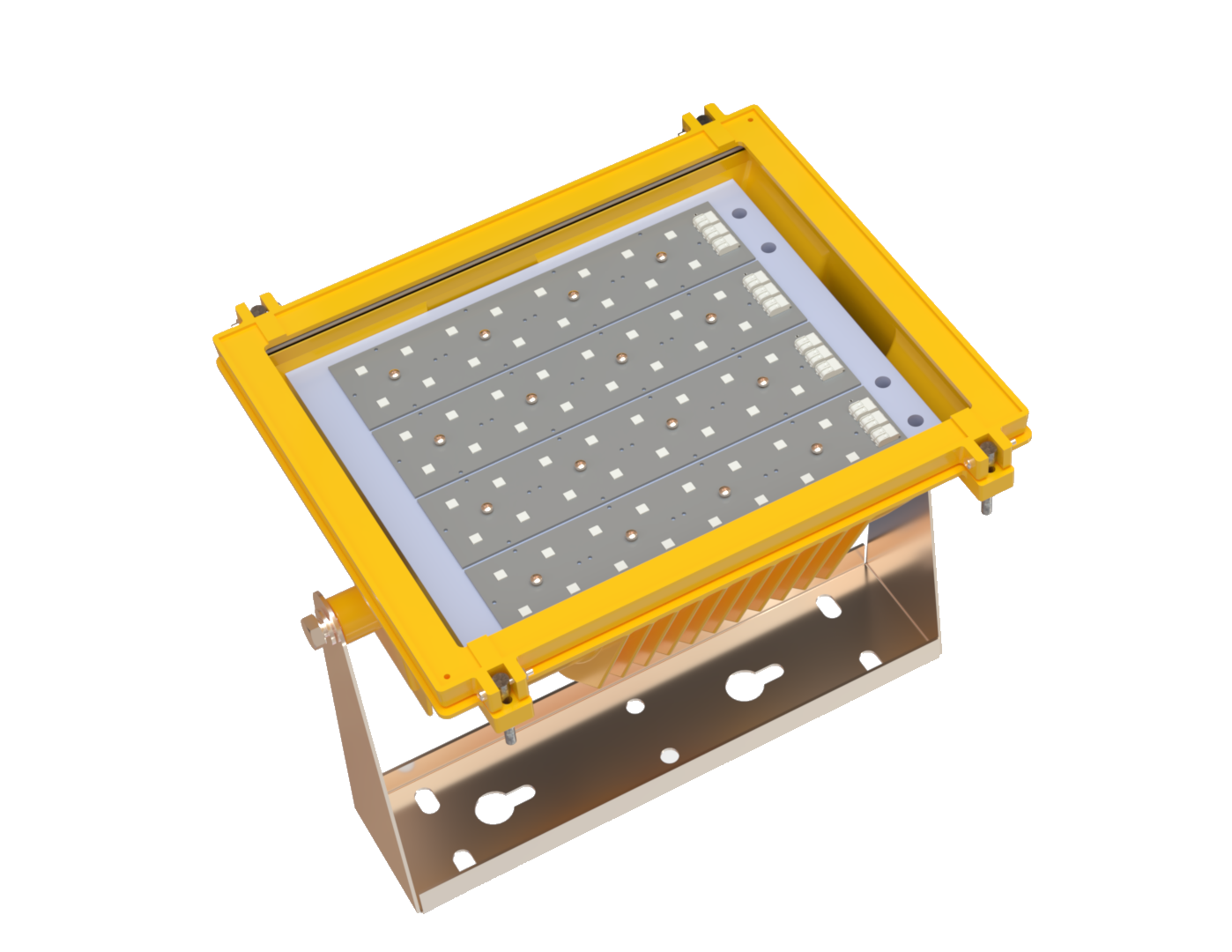

POLARIS I LED
Nevýbušné svítidlo pro osvětlení průmyslových prostorů vnitřních i venkovních s nebezpečím výbuchu plynů, par a prachů.
Technický popis:
Na zadní straně tělesa je jedna kabelová vývodka (quick conector). Uvnitř svítidla je zabudovaný LED modul. Držák umožňuje natočit světlomet to požadované polohy.
Zatřídění
Zóna 2/22
II 3G Ex nR IIC T6/T5 Gc
II 3D Ex tc IIIC T80°C/90°C
II 3D Ex tc IIIC T80°C/90°C
Vyrobeno v EU
Vyrobeno v EU
CE
Třída ochrany
Třída ochrany
I
Provedení
LED
LED
Provedení
Svítidla jsou vybavena samoresetující tepelnou pojistkou a přepěťovou ochranou až do 10kV
Napětí
198-264V AC, 176 – 280V DC, 50Hz, 60Hz
Teplota okolí
viz. katalogový list
Ovládání
DALI-2
Stupeň krytí
IP66
Instalace
Na strop, na stěnu nebo na jiný pevný podklad (konstrukci) zajišťující pevné spojení
Nouzová verze
ne
Technický popis
Těleso svítidla
odlitky ze slitiny AlSi
Difuzor (optický kryt)
tvrzené sklo
Povrchová úprava
prášková barva RAL1005
Připojení
koncové
Max. průřez vodiče
2,5mm2
Vývodky (materiál)
plastové (standard), kovové, nerezové, quick konektory
Vývodky (ø)
ø20
Životnost
Životnost
100.000h, L90B10
Funkce driveru
Funkce driveru
e CLO, ITG, IVG+, NFC, ETM+NTC, inputDIM
Použití

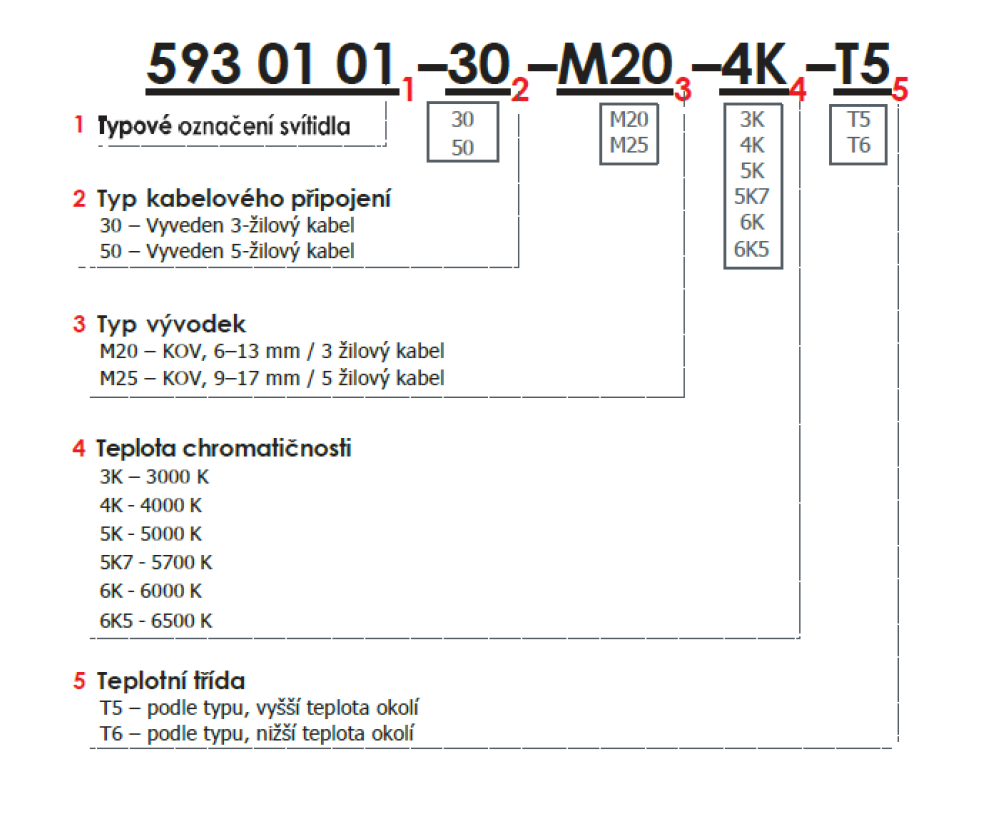

| Typ | Příkon [W] / Světelný tok [lm] | Měrný světelný výkon [lm/W] | Úhel vyzařování [°] | Teplota chromatičnosti [K] | Index podání barev | Teplotní třída | Hmotnost [kg] |
|---|---|---|---|---|---|---|---|
| 593 01 01 | 125 / 17 500 | 140 | 120 | 4000 (standard), 5000, 5700, 6500 | >80 | T5 / T95°C
T6 / T80°C |
8 |
| 593 01 02 | 100 / 14 000 | 140 | 120 | 4000 (standard), 5000, 5700, 6500 | >80 | T5 / T95°C
T6 / T80°C |
8 |
| 593 01 03 | 75 / 11 550 | 151 | 120 | 4000 (standard), 5000, 5700, 6500 | >80 | T5 / T95°C
T6 / T80°C |
8 |
| 593 01 04 | 50 / 7 250 | 145 | 120 | 4000 (standard), 5000, 5700, 6500 | >80 | T5 / T95°C
T6 / T80°C |
8 |
Maximální zatížení jističů a počet svítidel zapojených za sebou:
| Jistič | C10 | C13 | C16 | C20 | B10 | B13 | B16 | B20 |
|---|---|---|---|---|---|---|---|---|
| Počet svítidel | 5 | 7 | 8 | 10 | 3 | 4 | 5 | 6 |
| Průřez vodiče | 1,5 | 1,5 | 2,5 | 4 | 1,5 | 1,5 | 2,5 | 4 |
| Rozběhový proud lmax | Čas |
|---|---|
| 65A | 268us |
| *Skutečné hodnoty se mohou lišit v důsledku použitých typů jističů a prostředí instalace. | |
