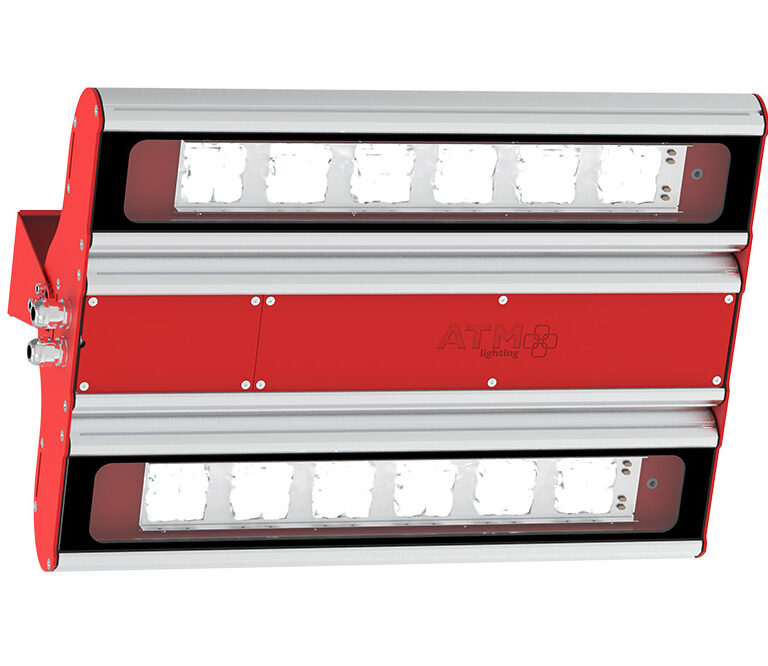

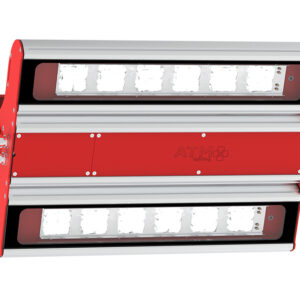

ES EXF450LED

Nevýbušné svítidlo pro osvětlení prostorů s nebezpečím výbuchu plynů, par hořlavých kapalin, prachů a vláken.

Technický popis:

Svítidlo se vyrábí se 2 kabelovými vývodkami na jedné straně svítidla.

Zatřídění

Zóna 1/21

II 2G Ex eb mb IIC T4 /T5 Gb
II 2D Ex tb IIIC T80°C...T115°C Db

LED

Provedení

Přepěťová ochrana: LN: 6kV, L-PE: 10kV

Napětí

100-277V, 50-60Hz (24E)

Teplota okolí

-40°C ÷ +60°C

Stupeň krytí

IP66, IP67

Mechanická odolnost

IK09

Instalace

pomocí držáků (viz katalogový list)

Nouzová verze

Těleso svítidla

elexovaný hliník

Difuzor (optický kryt)

tvrzené sklo

Povrchová úprava

prášková barva

Připojení

koncové

Max. průřez vodiče

2,5mm2 (standard), 6 mm2

Vývodky (materiál)

plastové (standard), kovové

Vývodky (ø)

ø20, ø25

>50.000h L80B10;

>70.000h L70B10

ochranná mřížka (PRG), třífázové průběžné zapojení (3F)

Typ	Příkon [W]	Měrný světelný výkon [lm/W]	Světelný tok [lm]*	Okolní teploty	Teplotní třída / max. povrchová teplota
ES EXF450LED-EY2-1	103	121	12500	-40°C až +60°C / -40°C až +50°C	T4 / T90°C nebo T5 / T80°C
ES EXF450LED-EY2-2	158	111	17500	-40°C až +50°C	T4 / T95°C
ES EXF450LED-EY3-1	160	119	19000	-40°C až +55°C / -40°C až +50°C	T4 / T85°C nebo T5 / 80°C
ES EXF450LED-EY3-2	198	114	22500	-40°C až +55°C / -40°C až +45°C	T4 / T100°C nebo T5 / T90°C
ES EXF450LED-EY3-3	238	110	26100	-40°C až +50°C	T4 / T115°C
ES EX450LED-EY4-1	207	121	25000	-40°C až +55°C / -40°C až +45°C	T4 / T90°C nebo T5 / T80°C
