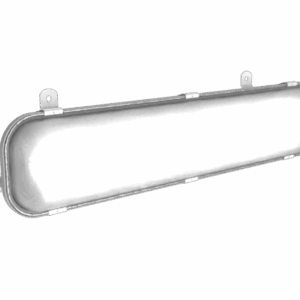

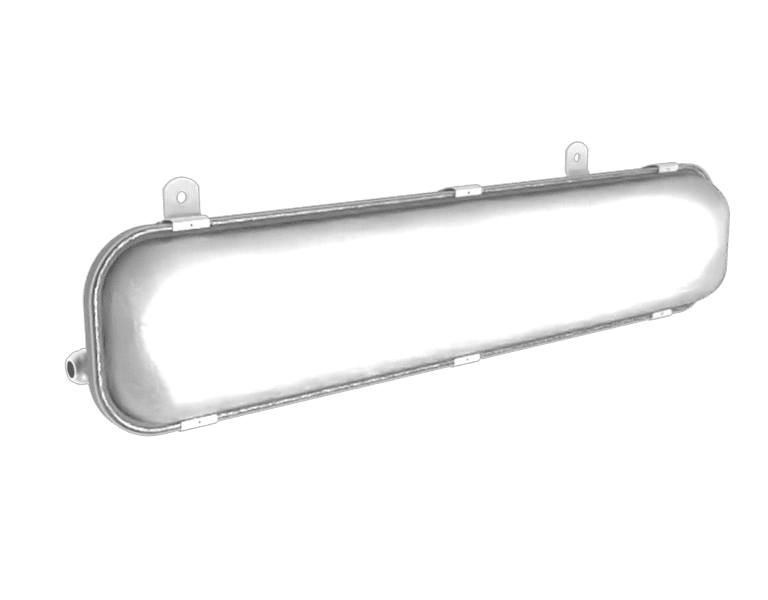

ES EXF250LED-A3
Nevýbušné svítidlo pro osvětlení průmyslových prostorů vnitřních i venkovních s nebezpečím výbuchu plynů, par a prachů.
Technický popis:
Svítidlo není určeno pro vystavení vnějším povětrnostním vlivům.
Zatřídění
Zóna 1/21
II 2G Ex eb mb IIC T5 Gb
II 2G Ex eb mb IIC T5 Gb
II 2D Ex tb IIIC T55°C Db
II 2D Ex tb IIIC T70°C Db
II 2G Ex eb mb IIC T5 Gb
II 2D Ex tb IIIC T55°C Db
II 2D Ex tb IIIC T70°C Db
Vyrobeno v EU
Vyrobeno v EU
CE
Třída ochrany
Třída ochrany
I
Provedení
LED
LED
Provedení
Přepěťová ochrana: 1 kV (LN), 2 kV (L-PE)
Napětí
110-254V 50-60Hz, 220-250V 0Hz (25E), 220-240V 50-60Hz (34E)
Teplota okolí
-20°C ÷ +45°C
Ovládání
DALI-2 (DA)
Stupeň krytí
IP66, IP67
Mechanická odolnost
IK08
Instalace
pomocí držáku (viz katalogový list)
Nouzová verze
ano
Technický popis
Těleso svítidla
polyester tvrzený skelnými vlákny (GRP)
Difuzor (optický kryt)
polymethylmethakrylát (PMMA), polykarbonát (PC)
Připojení
koncové, průchozí
Max. průřez vodiče
2,5mm2
Vývodky (materiál)
plastové (standard), kovové
Vývodky (ø)
ø20, ø25
Životnost
Životnost
>100.000hodin, L80B50
Použití
Soubory ke stažení
STANDARD
Voltage 220-240V, 50-60Hz (34E) A3
II 2G Ex eb mb IIC T5 Gb
II 2D Ex tb IIIC T55°C Db
| Typ | Příkon [W] | Měrný světelný výkon [lm/W] | Světelný tok [lm] | Max. teplota |
|---|---|---|---|---|
| ES EXF250LED-0600-FX1 | 21,2 | 128 | 2715 | 45°C |
| ES EXF250LED-0600-FX2 | 38,6 | 141 | 5439 | 45°C |
| ES EXF250LED-1200-FX2 | 38,6 | 143 | 5511 | 45°C |
| ES EXF250LED-1200-FX4 | 74,4 | 144 | 10701 | 45°C |
II 2G Ex eb mb IIC T5 Gb
II 2D Ex tb IIIC T70°C Db
| Typ | Příkon [W] | Měrný světelný výkon [lm/W] | Světelný tok [lm] | Max. teplota |
|---|---|---|---|---|
| ES EXF250LED-0600-GX2 | 25,3 | 138 | 3484 | 45°C |
| ES EXF250LED-1200-GX2 | 25,3 | 140 | 3535 | 45°C |
| ES EXF250LED-1200-GX4 | 47,0 | 147 | 6922 | 45°C |
Rozměry svítidla a možnou konfiguraci naleznete v katalogovém listu.
VOLITELNÉ
Voltage 110-254V 50-60Hz; 220-250V 0Hz (25E) A3
II 2G Ex eb mb IIC T5 Gb
II 2D Ex tb IIIC T55°C Db
| Typ | Příkon [W] | Měrný světelný výkon [lm/W] | Světelný tok [lm] | Max. teplota |
|---|---|---|---|---|
| ES EXF250LED-0600-FX1 | 21,2 | 128 | 2715 | 45°C |
| ES EXF250LED-0600-FX2 | 38,0 | 143 | 5439 | 45°C |
| ES EXF250LED-1200-FX2 | 38,5 | 143 | 5511 | 45°C |
| ES EXF250LED-1200-FX4 | 75,6 | 142 | 10701 | 45°C |
II 2G Ex eb mb IIC T5 Gb
II 2D Ex tb IIIC T70°C Db
| Typ | Příkon [W] | Měrný světelný výkon [lm/W] | Světelný tok [lm] | Max. teplota |
|---|---|---|---|---|
| ES EXF250LED-0600-GX2 | 25,3 | 138 | 3484 | 45°C |
| ES EXF250LED-1200-GX2 | 25,3 | 140 | 3535 | 45°C |
| ES EXF250LED-1200-GX4 | 47,0 | 147 | 6922 | 45°C |
